Versione speciale della serie 99.
È stata progettata per garantire l’apertura in installazioni con situazione di precarico fino a 400Kg, con alimentazione C.C.
Sono disponibili due versioni, per 12 VDC o 24 VDC.
SPECIFICHE DI INSTALLAZIONE
- Tipo di installazione: Incasso
- Reversibile: Si
- Simmetrico: Si

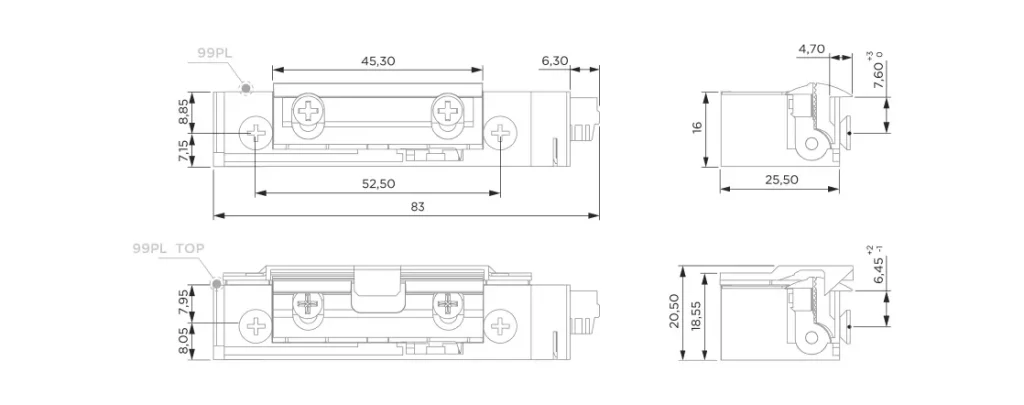

- Altezza: 83 mm / 91 mm (305)
- Larghezza: 16 mm / 20,50 mm (TOP)
- Profondità: 25,50 mm
- Profondità d’inserimento dello scrocco: 4,70 mm
- Regolazione del fermo Fessibile (F): +3 -0 mm / +2 -1 mm (TOP)
- Cicli testati elettricamente: 200.000
- Resistenza alla rottura: 3.300 N
- Intervallo della temperatura di esercizio: -25/+50 °C
Funzioni
- Chiusura FLEX (F): Si
- Scrocco monoblocco: No
- Ferro a giorno speciale: No
- Sblocco (D): Opzionale
- Microinterruttore (305): Opzionale
- Diodo bidirezionale: Si
![](https://www.tecolocks.com/wp-content/uploads/patented-dorcas.webp)
![](https://www.tecolocks.com/wp-content/uploads/SeriePL99_01.webp)
![](https://www.tecolocks.com/wp-content/uploads/56-icon-per-chili-di-carico.webp)
![](https://www.tecolocks.com/wp-content/uploads/67-icon-due-voltaggi.webp)
![](https://www.tecolocks.com/wp-content/uploads/06-icon-reversibile.webp)
![](https://www.tecolocks.com/wp-content/uploads/04-icon-dimensioniridotte.webp)
![](https://www.tecolocks.com/wp-content/uploads/SeriePL99_02-1024x405.webp)
CODICE | 12-24 DC 100% ED | 24V DC 100% ED |
---|---|---|
38 Ω | 190 Ω | |
FAIL SECURE | ||
NF | ||
NDF | ||
NF 305 | ||
NDF 305 |
= disponibile
Ogni codice prodotto può essere scelto con specifiche caratteristiche elencate di seguito.
- 12-24 DC 100% ED – 38Ω – FAIL SECURE
- 24V DC 100% ED – 190Ω – FAIL SECURE
- 12-24 DC 100% ED – 38Ω – FAIL SECURE
- 24V DC 100% ED – 190Ω – FAIL SECURE
- 12-24 DC 100% ED – 38Ω – FAIL SECURE
- 24V DC 100% ED – 190Ω – FAIL SECURE
- 12-24 DC 100% ED – 38Ω – FAIL SECURE
- 24V DC 100% ED – 190Ω – FAIL SECURE
