Dorcas serie SM99

Versione rinforzata della serie 99. La fabbricazione dello scrocco in acciaio aumenta il carico di rottura massimo fino a 550 kg.
Questa versione è ideale per le installazioni in cui lo sblocco della serratura può richiedere un uso più impegnativo.

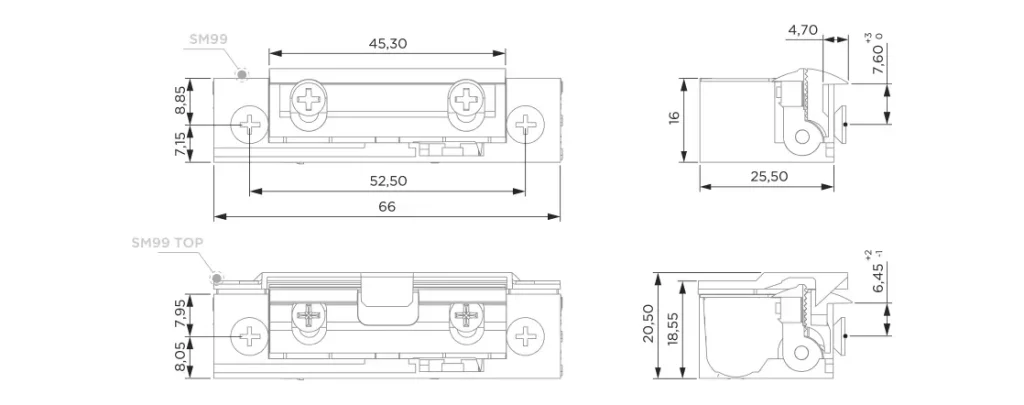

SPECIFICHE DI INSTALLAZIONE

  • Tipo di installazione: Incasso
  • Reversibile: Si
  • Simmetrico: Si
  • Altezza: 66 mm / 74 mm (305)
  • Larghezza: 16 mm / 20,50 mm (TOP)
  • Profondità: 25,50 mm
  • Profondità d’inserimento dello scrocco: 4,70 mm
  • Regolazione del fermo Fessibile (F): +3 -0 mm / +2 -1 mm (TOP)
  • Cicli testati elettricamente: 200.000
  • Resistenza alla rottura: 5.350 N
  • Intervallo della temperatura di esercizio: -25/+50 °C

Funzioni

  • Chiusura FLEX (F): Si
  • Scrocco monoblocco: No
  • Ferro a giorno speciale: Opzionale
  • Sblocco (D): Opzionale
  • Microinterruttore (305): Opzionale
  • Diodo bidirezionale: Opzionale
05-icon-multivoltaggio-da-10-a-24
= disponibile
Ogni codice prodotto può essere scelto con specifiche caratteristiche elencate di seguito.
CODICE6-12 VAC/
DC
10-24V AC/DC
100% ED 12V DC
24V
AC/DC
24-42V AC/DC
24VDC 100% ED
512 12V DC
100 % ED
524 24V DC
100 % ED
500 12-24V DC
100 % ED
500C 10-28V DC
100 % ED
8 Ω38-43 Ω58 Ω190 Ω63 Ω230 Ω43-130 Ω43 Ω
FAIL SECUREFAIL SAFE
NF
NDF
NF 305
NDF 305
  • 6-12 VAC/DC  –  8Ω  –  FAIL SECURE
  • 10-24V AC/DC 100% ED 12V DC –  38-43Ω  –  FAIL SECURE
  • 24V AC/DC –  58Ω  –  FAIL SECURE
  • 24-42V AC/DC 24VDC 100% ED –  190Ω  –  FAIL SECURE
  • 512 12V DC 100% ED –  63Ω  –  FAIL SAFE
  • 524 24V DC 100% ED –  230Ω  –  FAIL SAFE
  • 500 12-24V DC 100% ED –  43-130Ω  –  FAIL SAFE
  • 500C 10-28V DC 100% ED –  43Ω  –  FAIL SAFE
  • 6-12 VAC/DC  –  8Ω  –  FAIL SECURE
  • 10-24V AC/DC 100% ED 12V DC –  38-43Ω  –  FAIL SECURE
  • 24V AC/DC –  58Ω  –  FAIL SECURE
  • 24-42V AC/DC 24VDC 100% ED –  190Ω  –  FAIL SECURE
  • 512 12V DC 100% ED –  63Ω  –  FAIL SAFE
  • 524 24V DC 100% ED –  230Ω  –  FAIL SAFE
  • 500 12-24V DC 100% ED –  43-130Ω  –  FAIL SAFE
  • 500C 10-28V DC 100% ED –  43Ω  –  FAIL SAFE
  • 6-12 VAC/DC  –  8Ω  –  FAIL SECURE
  • 10-24V AC/DC 100% ED 12V DC –  38-43Ω  –  FAIL SECURE
  • 24V AC/DC –  58Ω  –  FAIL SECURE
  • 24-42V AC/DC 24VDC 100% ED –  190Ω  –  FAIL SECURE
  • 512 12V DC 100% ED –  63Ω  –  FAIL SAFE
  • 524 24V DC 100% ED –  230Ω  –  FAIL SAFE
  • 500 12-24V DC 100% ED –  43-130Ω  –  FAIL SAFE
  • 500C 10-28V DC 100% ED –  43Ω  –  FAIL SAFE
  • 6-12 VAC/DC  –  8Ω  –  FAIL SECURE
  • 10-24V AC/DC 100% ED 12V DC –  38-43Ω  –  FAIL SECURE
  • 24V AC/DC –  58Ω  –  FAIL SECURE
  • 24-42V AC/DC 24VDC 100% ED –  190Ω  –  FAIL SECURE
  • 512 12V DC 100% ED –  63Ω  –  FAIL SAFE
  • 524 24V DC 100% ED –  230Ω  –  FAIL SAFE
  • 500 12-24V DC 100% ED –  43-130Ω  –  FAIL SAFE
  • 500C 10-28V DC 100% ED –  43Ω  –  FAIL SAFE
