Versione resistenza all’acqua (IP68). Grazie a un design esclusivo, questa versione dell’incontro elettrico è ideale per le installazioni esterne in cui l’acqua può interferire.
Inoltre, i materiali con cui è fabbricato hanno ricevuto un trattamento anticorrosivo.

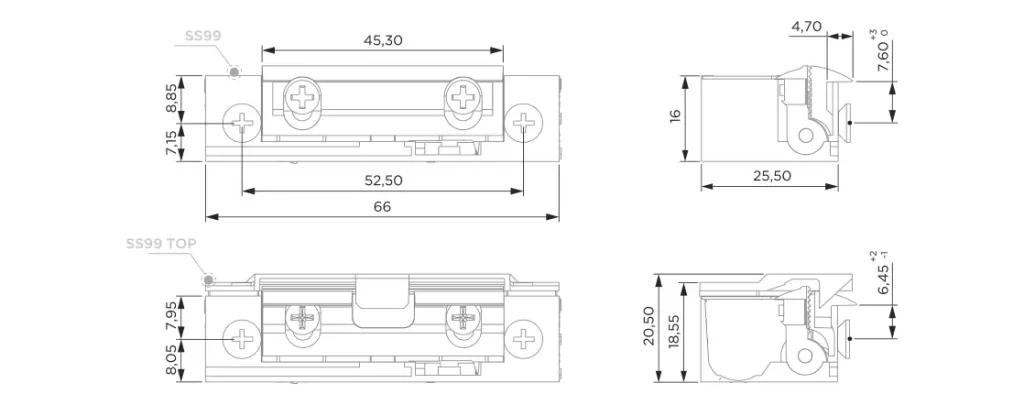

SPECIFICHE DI INSTALLAZIONE
- Tipo di installazione: Incasso
- Reversibile: Si
- Simmetrico: Si
- Altezza: 66 mm / 74 mm (305)
- Larghezza: 16 mm / 20,50 mm (TOP)
- Profondità: 25,50 mm
- Profondità d’inserimento dello scrocco: 4,70 mm
- Regolazione del fermo Fessibile (F): +3 -0 mm / +2 -1 mm (TOP)
- Cicli testati elettricamente: 200.000
- Resistenza alla rottura: 3.500 N
- Intervallo della temperatura di esercizio: -25/+50 °C
Funzioni
- Chiusura FLEX (F): Si
- Scrocco monoblocco: No
- Ferro a giorno speciale: Opzionale
- Sblocco (D): Opzionale
- Microinterruttore (305): Opzionale
- Diodo bidirezionale: Opzionale
| CODICE | 6-12 VAC/ DC | 10-24V AC/DC 100% ED 12V DC | 24V AC/DC | 24-42V AC/DC 24VDC 100% ED | 512 12V DC 100 % ED | 524 24V DC 100 % ED | 500 12-24V DC 100 % ED |
|---|---|---|---|---|---|---|---|
| 8 Ω | 38-43 Ω | 58 Ω | 190 Ω | 63 Ω | 230 Ω | 43-130 Ω | |
| FAIL SECURE | FAIL SAFE | ||||||
| NF | |||||||
| NDF | |||||||
| AbF | |||||||
| AbDF | |||||||
| NF 305 | |||||||
| NDF 305 | |||||||
= disponibile
Ogni codice prodotto può essere scelto con specifiche caratteristiche elencate di seguito.
- 6-12 VAC/DC – 8Ω – FAIL SECURE
- 10-24V AC/DC 100% ED 12V DC – 38-43Ω – FAIL SECURE
- 24V AC/DC – 58Ω – FAIL SECURE
- 24-42V AC/DC 24VDC 100% ED – 190Ω – FAIL SECURE
- 512 12V DC 100% ED – 63Ω – FAIL SAFE
- 524 24V DC 100% ED – 230Ω – FAIL SAFE
- 500 12-24V DC 100% ED – 43-130Ω – FAIL SAFE
- 6-12 VAC/DC – 8Ω – FAIL SECURE
- 10-24V AC/DC 100% ED 12V DC – 38-43Ω – FAIL SECURE
- 24V AC/DC – 58Ω – FAIL SECURE
- 24-42V AC/DC 24VDC 100% ED – 190Ω – FAIL SECURE
- 512 12V DC 100% ED – 63Ω – FAIL SAFE
- 524 24V DC 100% ED – 230Ω – FAIL SAFE
- 500 12-24V DC 100% ED – 43-130Ω – FAIL SAFE
- 6-12 VAC/DC – 8Ω – FAIL SECURE
- 10-24V AC/DC 100% ED 12V DC – 38-43Ω – FAIL SECURE
- 24V AC/DC – 58Ω – FAIL SECURE
- 24-42V AC/DC 24VDC 100% ED – 190Ω – FAIL SECURE
- 512 12V DC 100% ED – 63Ω – FAIL SAFE
- 524 24V DC 100% ED – 230Ω – FAIL SAFE
- 500 12-24V DC 100% ED – 43-130Ω – FAIL SAFE
- 6-12 VAC/DC – 8Ω – FAIL SECURE
- 10-24V AC/DC 100% ED 12V DC – 38-43Ω – FAIL SECURE
- 24V AC/DC – 58Ω – FAIL SECURE
- 24-42V AC/DC 24VDC 100% ED – 190Ω – FAIL SECURE
- 512 12V DC 100% ED – 63Ω – FAIL SAFE
- 524 24V DC 100% ED – 230Ω – FAIL SAFE
- 500 12-24V DC 100% ED – 43-130Ω – FAIL SAFE
- 6-12 VAC/DC – 8Ω – FAIL SECURE
- 10-24V AC/DC 100% ED 12V DC – 38-43Ω – FAIL SECURE
- 24V AC/DC – 58Ω – FAIL SECURE
- 24-42V AC/DC 24VDC 100% ED – 190Ω – FAIL SECURE
- 512 12V DC 100% ED – 63Ω – FAIL SAFE
- 524 24V DC 100% ED – 230Ω – FAIL SAFE
- 500 12-24V DC 100% ED – 43-130Ω – FAIL SAFE
- 6-12 VAC/DC – 8Ω – FAIL SECURE
- 10-24V AC/DC 100% ED 12V DC – 38-43Ω – FAIL SECURE
- 24V AC/DC – 58Ω – FAIL SECURE
- 24-42V AC/DC 24VDC 100% ED – 190Ω – FAIL SECURE
- 512 12V DC 100% ED – 63Ω – FAIL SAFE
- 524 24V DC 100% ED – 230Ω – FAIL SAFE
- 500 12-24V DC 100% ED – 43-130Ω – FAIL SAFE
