Dorcas serie 100

Incontro elettrico di dimensioni molto ridotte che incorpora l’innovativa tecnologia DST. Disponibile nelle versioni FAIL SECURE e FAIL SAFE con apertura garantita fino a 20Kg.

È compatibile con il monitoraggio (305) per ottenere un segnale sullo stato della porta e con i sistemi DORCAS TOP.

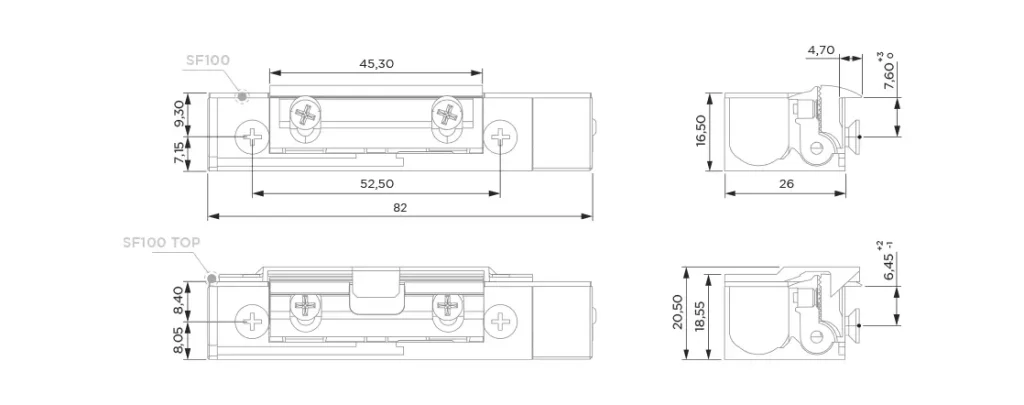

SPECIFICHE DI INSTALLAZIONE

  • Tipo di installazione: Incasso
  • Reversibile: Si
  • Simmetrico: No
  • Altezza: 83 mm / 91 mm (305)
  • Larghezza: 16 mm / 20,50 mm (TOP)
  • Profondità: 26 mm
  • Profondità d’inserimento dello scrocco: 4,70 mm
  • Regolazione del fermo Fessibile (F): +3 -0 mm / +2 -1 mm (TOP)
  • Cicli testati elettricamente: 300.000
  • Resistenza alla rottura: 3.300 N
  • Intervallo della temperatura di esercizio: -25/+50 °C

Funzioni

  • Chiusura FLEX (F): Si
  • Scrocco monoblocco: No
  • Ferro a giorno speciale: No
  • Sblocco (D): No
  • Microinterruttore (305): Opzionale
  • Diodo bidirezionale: Si
CODICE412 12V DC
100% ED
512 12V DC
100% ED
30 Ω30 Ω
FAIL SECUREFAIL SAFE
NF
NF 305
= disponibile
Ogni codice prodotto può essere scelto con specifiche caratteristiche elencate di seguito.
  • 412 12V DC 100% ED –  30Ω  –  FAIL SECURE
  • 512 12V DC 100% ED –  30Ω  –  FAIL SAFE
  • 412 12V DC 100% ED –  30Ω  –  FAIL SECURE
  • 512 12V DC 100% ED –  30Ω  –  FAIL SAFE
